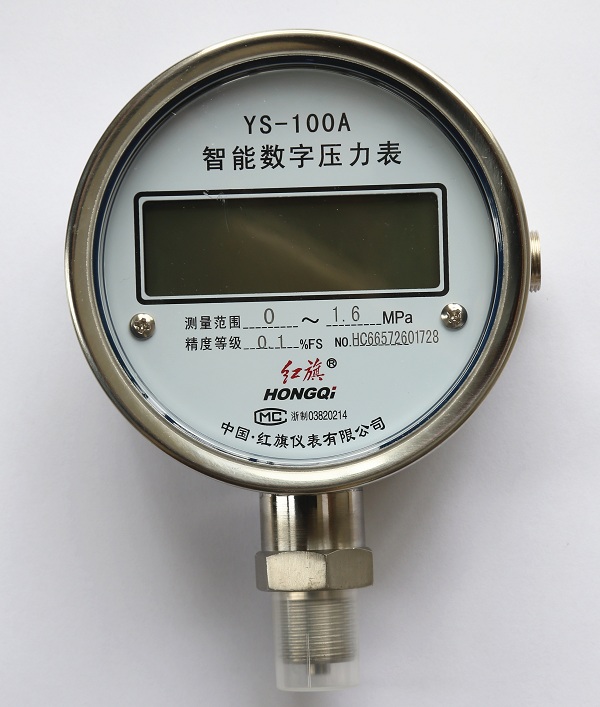

YS100A数字压力表使用说明书

概述

YS-100数字压力表是红旗仪表有限公司自主研发的产品。该压力表为全电结构，采用美国进口16位CPU处理器，具有超强的抗干扰能力，极快的采样速度。编程使用浮点运算技术、数字滤波技术、看门狗技术等。传感器采用进口硅压阻芯片，该压力表时属智能型压力表，精度高、跟踪速度快、工作可靠、寿命长、具有自保功能，用户可以放心使用。

• 性能及技术指标

• 测量范围：-0.1~0~100MPa，可带小数点，可根据客户要求做量程。

• 精度范围：0.5、0.2、0.1级。

• 显示：液晶屏四位或五位数码显示，另外带有kPa或Mpa字样。

• 工作介质：与不锈钢兼容的各种液体、气体。

• 环境温度：-20℃~60℃。

• 环境湿度：≤80％。

• 压力接口：5标准螺纹，可根据客户要求定制。

• 变送输出：①0~5V直流输出，或②4~20mA输出。

• YS-100A数字压力表，根据使用电源不同，分为两种：

A：交流~220V电源。

B：直流24V电源（1：红：+） （2：绿：-）。

插头座连接图：

• 使用注意事项

• 使用时，最大压力请不要超过最大量程的10%。

• 使用中如发现有异常情况，请按下线路板正面的复位(RST)键即可。

• 用户需特别注意直流24V电源线正负极的方向，若接错容易烧坏仪表。

• 如表发生故障，请联系本公司售后人员，切勿自行拆除或碰触底端传感器，以免损坏传感器膜片。
